Подвесы для вентиляции без сюрпризов

В подвесных вентиляционных трассах крепеж играет ту же роль, что и несущие колонны в здании: его почти не видно, но именно он принимает на себя весь вес и вибрацию. Монтажник, который привык работать «по ощущениям», быстро сталкивается с провисанием линий, дребезгом и претензиями от службы эксплуатации. Чтобы этого не происходило, важно заранее продумать схему подвесов, шаг крепления и подбор металлоизделий. Уже на этапе разметки стоит понимать, как именно будет работать шпилька резьбовая вместе с анкерами, хомутами и траверсами.

Где шпилька незаменима

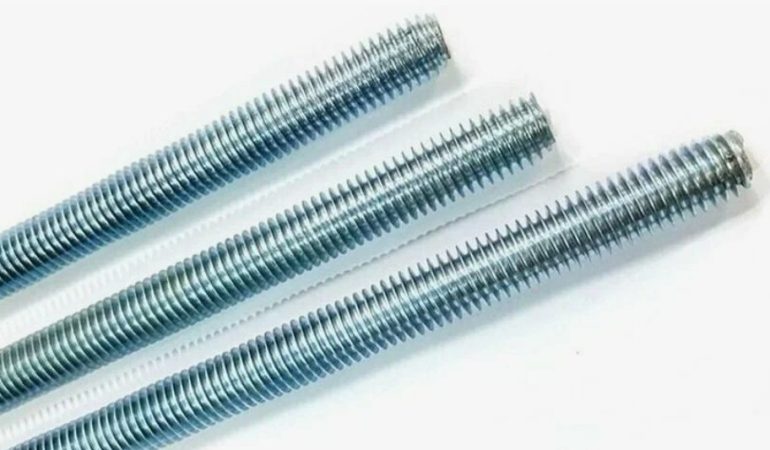

Для вентиляции и инженерных сетей резьбовой стержень стал стандартным элементом, который соединяет потолок и несущие профили или хомуты. Это универсальное решение подходит для воздуховодов, кабельных лотков, труб отопления и водоснабжения в одном общем ярусе. При правильном подборе диаметра и длины подвес получается жестким, но допускающим регулировку по высоте. Важно учитывать не только массу трассы, но и динамические нагрузки от вентиляторов и пусков оборудования.

Диаметр и длина в практике

На объекте подбор сечения редко делают по формулам, но монтажнику важно понимать ориентиры: для легких воздуховодов и кабельных каналов подходят меньшие диаметры, а для магистралей и шахт — более крупные. Длина резьбового стержня зависит от высоты подвеса, запаса под регулировку и толщины перекрытия. Обычно используют стандартные отрезки, которые при необходимости укорачивают или стыкуют с помощью соединительных гаек. При этом слишком короткий элемент почти не оставляет шансов на выравнивание трассы после подвеса секций.

Материал и защита от среды

В инженерных системах условия эксплуатации меняются от сухих офисных потолков до влажных технических помещений и парковок. В большинстве случаев достаточно оцинкованной стали, которая защищает шпилька резьбовая от коррозии при обычной влажности. В бассейнах, пищевых производствах или агрессивной среде уже требуется нержавеющая сталь, чтобы не получить ржавые потеки и ослабление резьбы. Важно следить за тем, чтобы покрытие не было повреждено при резке и затяжке, иначе очаги коррозии появятся как раз в зоне максимального напряжения.

Схема подвесов и шаг крепления

Даже правильно подобранная шпилька резьбовая не спасет, если подвесы разбросаны слишком редко и трасса начинает «играть». Шаг крепления выбирают по массе воздуховода и жесткости профиля, сокращая расстояние на поворотах, ответвлениях и в местах установки оборудования. В вертикальных шахтах применяют стяжку профилей резьбовыми стержнями, чтобы воздуховод не смещался при работе системы. На длинных пролетах лучше разбить линию на участки с отдельной регулировкой высоты, чтобы проще было выдержать уклоны и отметки.

Алгоритм монтажа для объекта

На практике работа с подвесами повторяется от объекта к объекту: разметка, сверление, установка анкеров и сборка резьбового узла. Здесь важно соблюдать простую последовательность и не забывать о контроле каждой операции. Ошибка на одном шаге вылезает уже при подвешивании готовой секции, когда приходится ловить уровень и перенабирать подвесы. Гораздо проще уделить несколько минут проверке до того, как к потолку поднимут первый воздуховод.

• Разметить трассу и точки подвеса с учетом шагов из проектной документации и массы отдельных секций.
• Просверлить отверстия под анкеры, очистив их от пыли перед установкой крепежа.
• Зафиксировать анкер и ввернуть резьбовой стержень на нужную глубину, оставив запас по длине для регулировки.
• Собрать узел с траверсой или хомутом, предварительно надев шайбы и гайки на шпилька резьбовая.
• Поднять воздуховод, уложить его на опору и выполнить окончательную протяжку всех подвесов по уровню.

Типичные ошибки и быстрый контроль

Чаще всего монтажники сталкиваются с перекосами трассы, когда разная длина подвесов не дает выдержать отметку по всей длине. Еще одна распространенная проблема — использование разных диаметров и классов прочности на одном участке, что делает систему неравномерно жесткой. На приемке объекта внимание сразу привлекают провисающие участки, дребезг при работе вентиляции и следы коррозии на крепеже. Регулярная проверка подвесов, подтяжка резьбовых соединений и своевременная замена поврежденных элементов позволяют надолго сохранить надежность всей линии, где каждая шпилька резьбовая продолжает работать как невидимый, но ключевой элемент конструкции.
